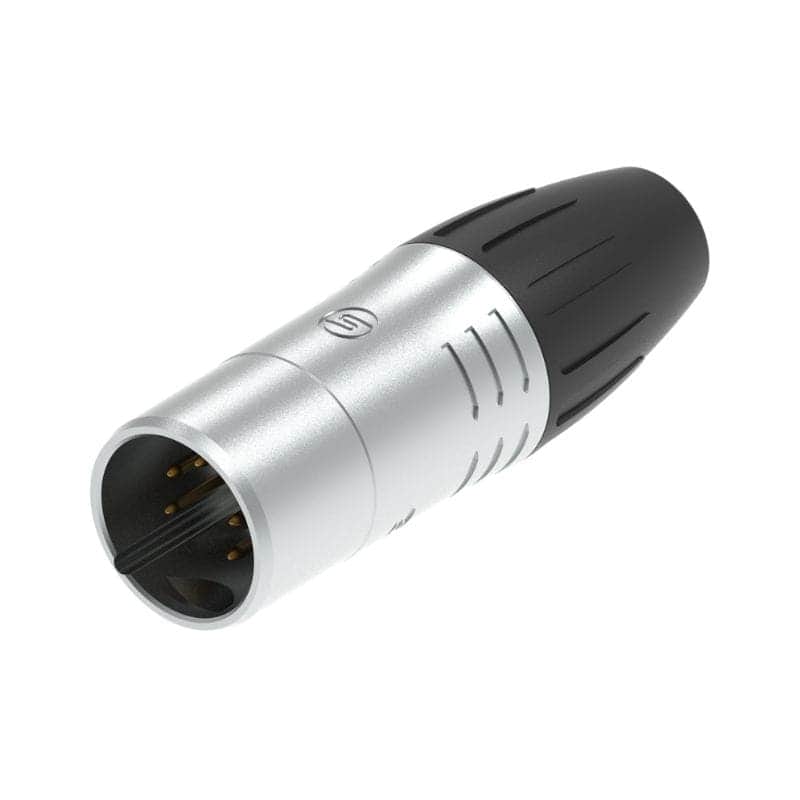

SCWM5

Características principales:

• Diseño impermeable de 5 núcleos: adecuado para uso en exteriores e interiores, proporcionando una excelente protección contra la humedad.
• Clasificación IP65: Garantiza una protección completa contra el polvo y los chorros de agua a baja presión, lo que lo hace ideal para su uso en condiciones adversas.
• Carcasa metálica robusta: La carcasa cromada utiliza un diseño de rosca interna para soportar el estrés mecánico y la gravedad en diversas condiciones del sitio.
• Diseño compacto sin anillo: esta característica permite un perfil de conector más aerodinámico, mejorando la portabilidad sin sacrificar la funcionalidad.
• Manguito de sellado de poliuretano: La funda integrada incluye un manguito de sellado para minimizar el impacto de la presión de flexión en el cable, mejorando la longevidad.

Características técnicas:

Parámetros generales:

• Tipo de producto: Enchufe XLR IP65
• Modelo: SCWM5
• Tipo de conexión: XLR
• Género: Masculino

Parámetros eléctricos:

• Capacitancia entre contactos: ≤ 7 pF
• Resistencia de contacto: ≤ 3 mΩ
• Rigidez dieléctrica: 1,5 kV CC
• Resistencia de aislamiento: > 10 GΩ (inicial)
• Corriente nominal por contacto: 7,5 A
• Voltaje nominal: < 50 V

Parámetros mecánicos:

• Diámetro exterior del cable: 5 ~ 8 mm
• Fuerza de inserción: ≤ 20 N
• Fuerza de retirada: ≤ 20 N
• Vida útil: > 1000 ciclos de acoplamiento
• Tamaño del cable: Máx. 1,0 mm², Máx. 18 AWG
• Dispositivo de bloqueo: Bloqueo de pestillo

Parámetros materiales y ambientales:

• Material de la bota: PA
• Material de contacto: aleación de Cu con revestimiento de Au
• Material del inserto: PA
• Material de la carcasa: aleación de zinc con cromado
• Material de alivio de tensión: POM
• Grado ignífugo: UL 94 HB
• Rango de temperatura de funcionamiento: -30 °C a +80 °C
• Clase de protección: IP65

Estándares y certificaciones:

• Cumplimiento: IEC 61076-2-103
• Soldabilidad: Cumple con IEC 68-2-20
