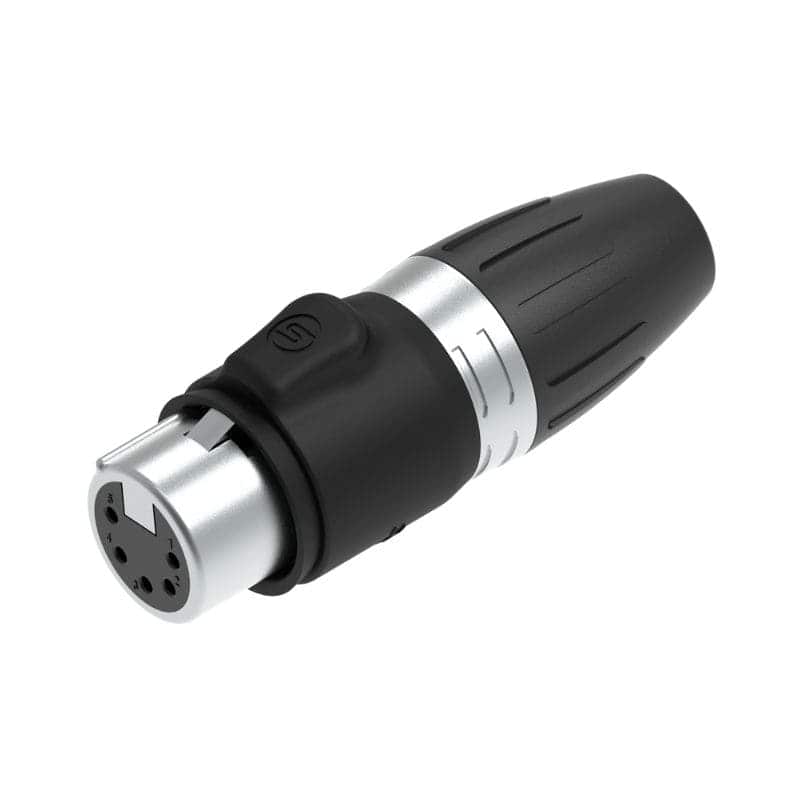

SCWF5

Características principales:

• Diseño impermeable: La clasificación IP65 garantiza la protección contra la humedad y el polvo.
• Construcción duradera: Carcasa cromada y contactos chapados en oro para una mayor durabilidad y conductividad, lo que garantiza la longevidad.
• Tamaño compacto: El diseño sin anillo permite un conector más compacto mientras mantiene una conexión segura.
• Compatibilidad flexible: Se adapta a cables con un diámetro exterior de 5-8 mm, lo que admite diversas aplicaciones.
• Gestión de cables mejorada: Equipado con un manguito de sellado de poliuretano que minimiza el impacto de la presión de flexión en el cable, optimizando la durabilidad durante el uso.

Características técnicas:

• Tipo de conexión: XLR
• Género: Hembra

Parámetros eléctricos:

• Capacitancia entre contactos: ≤ 7 pF
• Resistencia de contacto: ≤ 3 mΩ
• Rigidez dieléctrica: 1,5 kV CC
• Resistencia de aislamiento: > 10 GΩ (inicial)
• Corriente nominal por contacto: 7,5 A
• Tensión nominal: < 50 V

Parámetros mecánicos:

• Diámetro exterior del cable: 5 ~ 8 mm
• Fuerza de inserción: ≤ 20 N
• Fuerza de retirada: ≤ 20 N
• Vida útil: > 1000 ciclos de acoplamiento
• Tamaño del cable: Máx. 1,0 mm², Máx. 18 AWG
• Dispositivo de bloqueo: Bloqueo de pestillo

Parámetros materiales y ambientales:

• Material de la bota: PAPÁ
• Material de contactos: Aleación de Cu (chapado en oro)
• Material de inserción: PAPÁ
• Material de la carcasa: Aleación de zinc (cromado)
• Material de alivio de tensión: POM
• Grado ignífugo: UL 94 HB
• Rango de temperatura: -30 °C a +80 °C

Estándares y certificaciones:

• Normas: IEC 61076-2-103
• Solderability: Cumple con IEC 68-2-20
